RouteOnAttribute

概述​

使用属性表达式语言根据其属性路由数据流，每个表达式必须返回Boolean类型的值（true或false）。

属性说明​

路由策略​

决定匹配路由的策略

  • 路由到属性名：按组件定义的属性，组件可以拖拽出同名线，匹配上就路由到该线上。
  • 全匹配时路由到"macthed"连线：组件定义多个属性，下面定义的属性值都是true后，路由到matched输出线
  • 任意匹配时路由到"matched"连线：组件定义多个属性，下面定义的属性值任意1个是true后，路由到matched输出线

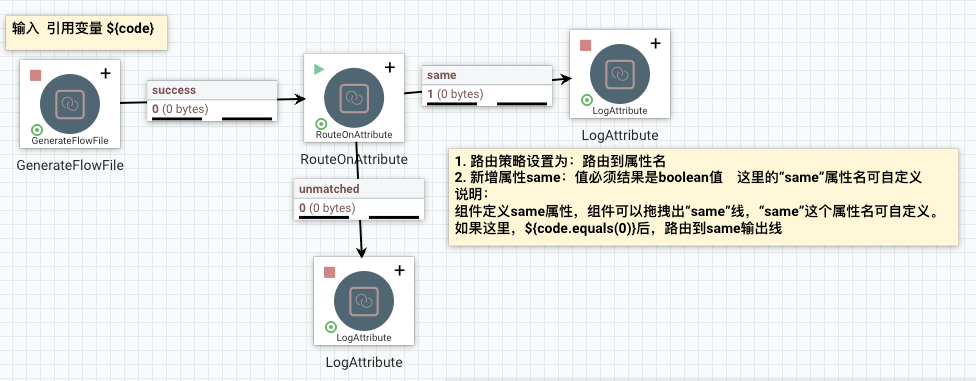

示例：路由到属性名​

demo #####设置 假设我们上级流文件属性attribute有 比如 code: 0， 组件设置same属性，类型为boolean型。

attribute

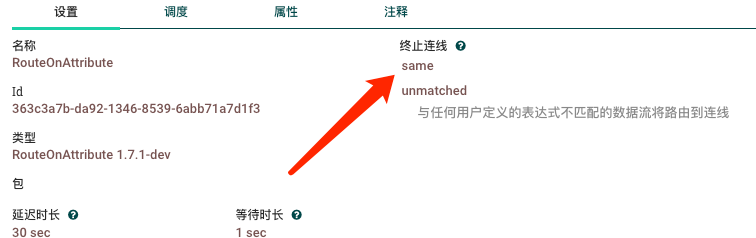

组件新增same输出线，该线名称和属性名同名，这里的"same"属性是我们随便定义的，可支持任意字符串名称。

attribute

#####结果 因为这里我们上级code=0, 路由到same输出线。

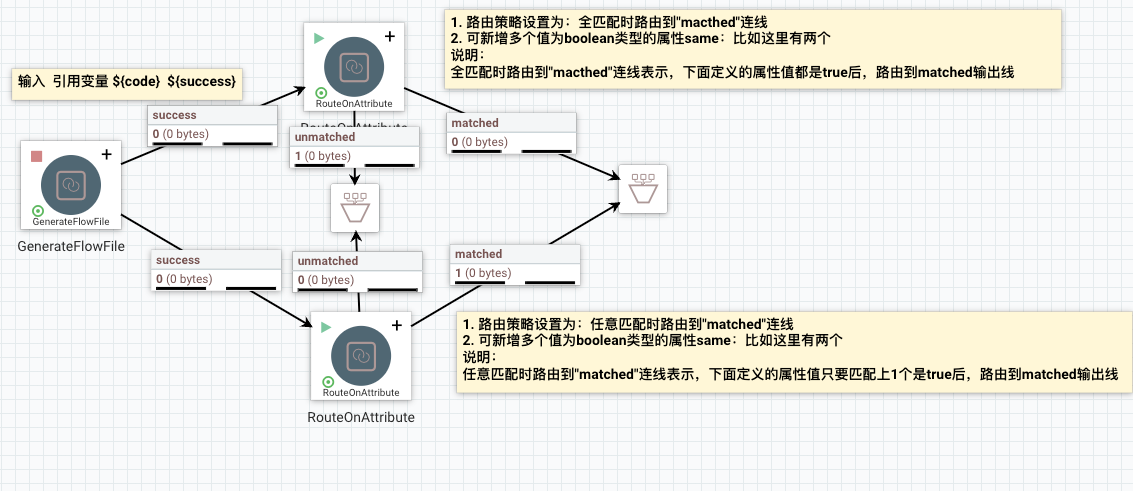

示例：全匹配时 或 任意匹配​

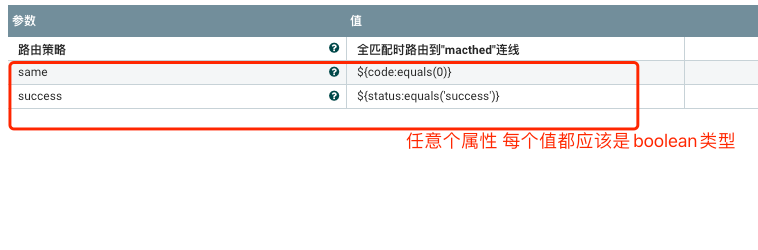

demo #####设置 可配置多个属性 demo

#####上级数据流样本属性

code:     1
status:   success

#####结果 如果路由策略设置"全匹配时路由到"macthed"连线"，因为code不等于0，same值为false, 不能全部匹配，路由到unmatched线。

如果路由策略设置"任意匹配时路由到"macthed"连线"，因为status值为success，success值为true, 满足任意匹配，路由到matched线。

流程模板​

参见附件(请右键另存保存)：模板文件
