HandleSOAPHttpRequest 提供SOAP服务

说明​

该组件类似HandleHttpRequest组件，提供HTTP服务，通过配置服务端口以及请求路径，作为服务器方提供对外的服务，以便客户端SOAP请求访问。

示例说明​

模拟一QQ在线状态查询服务:

http://www.webxml.com.cn/webservices/qqOnlineWebService.asmx?op=qqCheckOnline

请求发送数据为XML报文(QQ号为123456)：

<?xml version="1.0" encoding="utf-8"?>
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
  <qqCheckOnline xmlns="http://WebXml.com.cn/">
    <qqCode>123456</qqCode>
  </qqCheckOnline>
</soap:Body>
</soap:Envelope>

返回类似的报文，如果Y表示在线：

<?xml version="1.0" encoding="utf-8"?>
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
  <qqCheckOnlineResponse xmlns="http://WebXml.com.cn/">
    <qqCheckOnlineResult>Y</qqCheckOnlineResult>
  </qqCheckOnlineResponse>
</soap:Body>
</soap:Envelope>

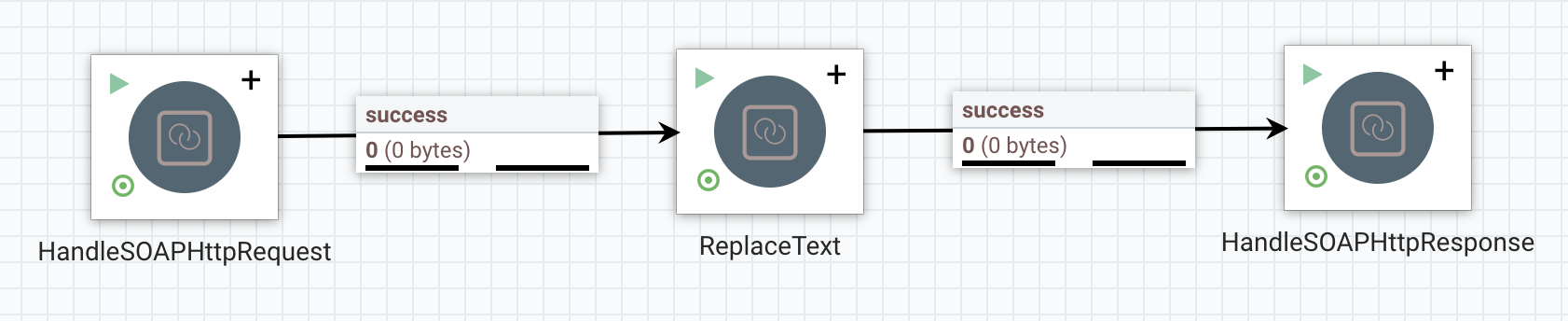

流程编排​

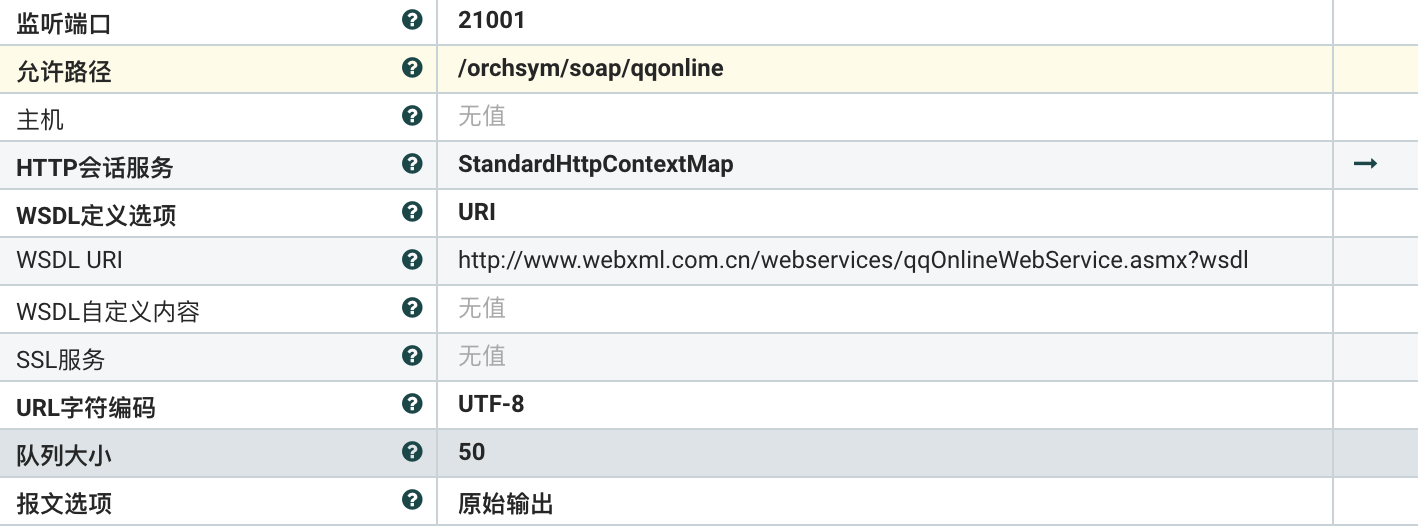

HandleSOAPHttpRequest 组件配置​

  • 监听端口：21001 ，可设置2万以上，且避免已被使用
  • 请求路径：/orchsym/soap/qqonline
  • HTTP会话服务，如果没有可创建一个，用于与配套的HandleSOAPHttpReponse组件构建会话
  • WSDL定义选项：可选URI和自定义，如果为URI，支持在线，或磁盘上的WSDL文件；自定义选项则可将WSDL内容放到对应的WSDL自定义内容参数中。
  • WSDL URI：http://www.webxml.com.cn/webservices/qqOnlineWebService.asmx?wsdl
  • 报文选项：可选原样输出，或仅输出报文，或直接将报文体转换为JSON格式。

ReplaceText 组件配置​

由于这里是模拟，所以用该组件来生成直接返回的报文体，当然也可以请求第三方接口或服务，然后将结果封装成SOAP报文。

这里简单的设置在线（Y）：

<qqCheckOnlineResponse xmlns="http://WebXml.com.cn/">
   <qqCheckOnlineResult>Y</qqCheckOnlineResult>
</qqCheckOnlineResponse>

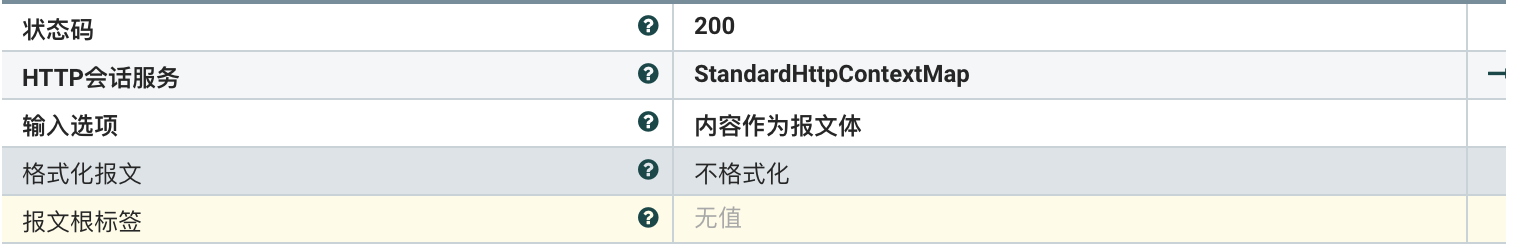

HandleSOAPHttpReponse 组件配置​

  • 状态码：200
  • HTTP会话服务：需要设置跟request相同的服务，以保证会话共享
  • 输入选项：用于控制标识输入流中的数据是报文体，还是全部内容。

测试请求​

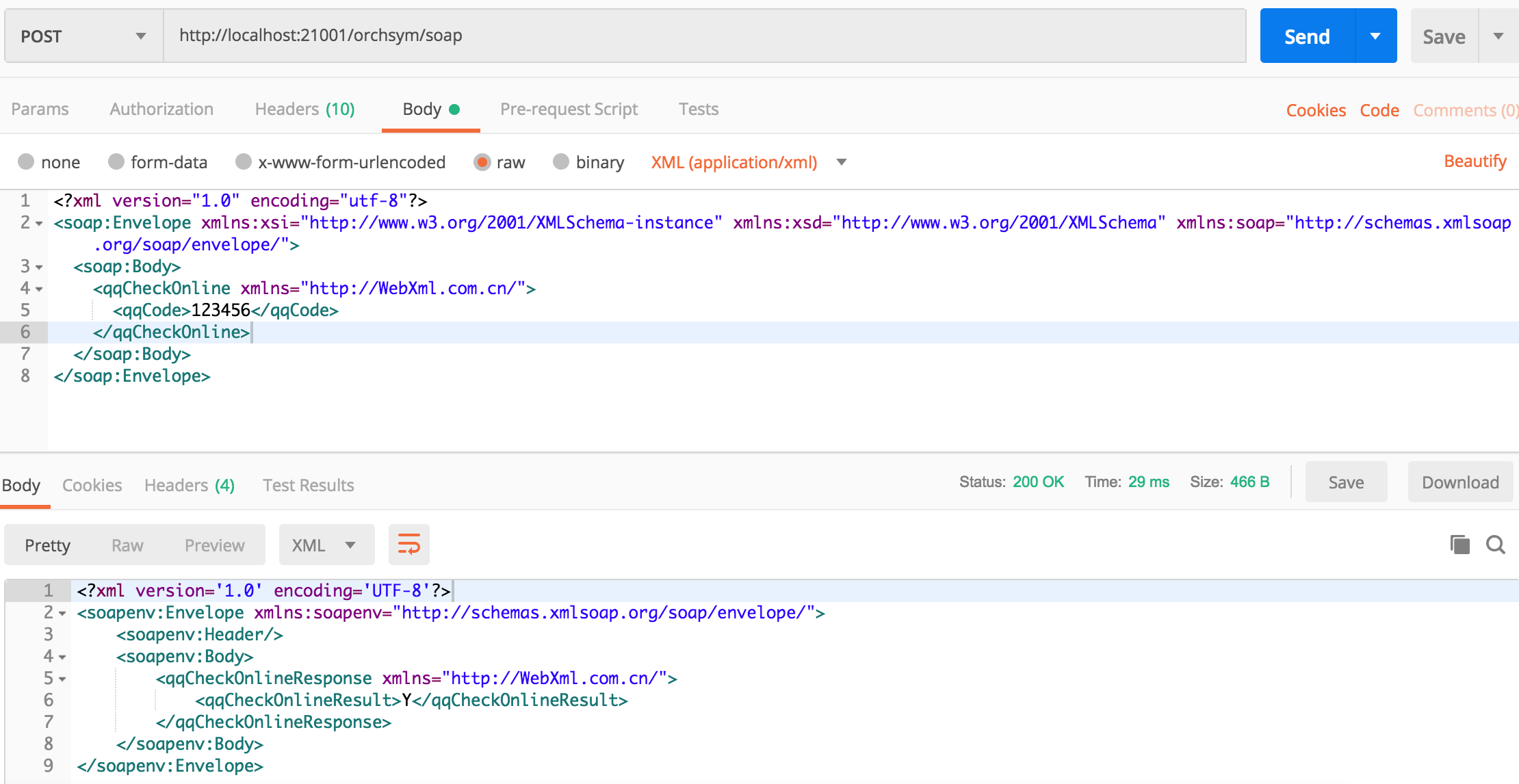

这里选用PostMan的测试结果：

其中请求方式为 POST http://localhost:21001/orchsym/soap/qqonline 来发送请求数据，

或 POST http://localhost:21001/orchsym/soap/qqonline?wsdl都可。

返回的报文：

<?xml version='1.0' encoding='UTF-8'?>
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/">
    <soapenv:Header/>
    <soapenv:Body>
        <qqCheckOnlineResponse xmlns="http://WebXml.com.cn/">
            <qqCheckOnlineResult>Y</qqCheckOnlineResult>
        </qqCheckOnlineResponse>
    </soapenv:Body>
</soapenv:Envelope>

除了部分命名空间未设置，报文部分基本一致。

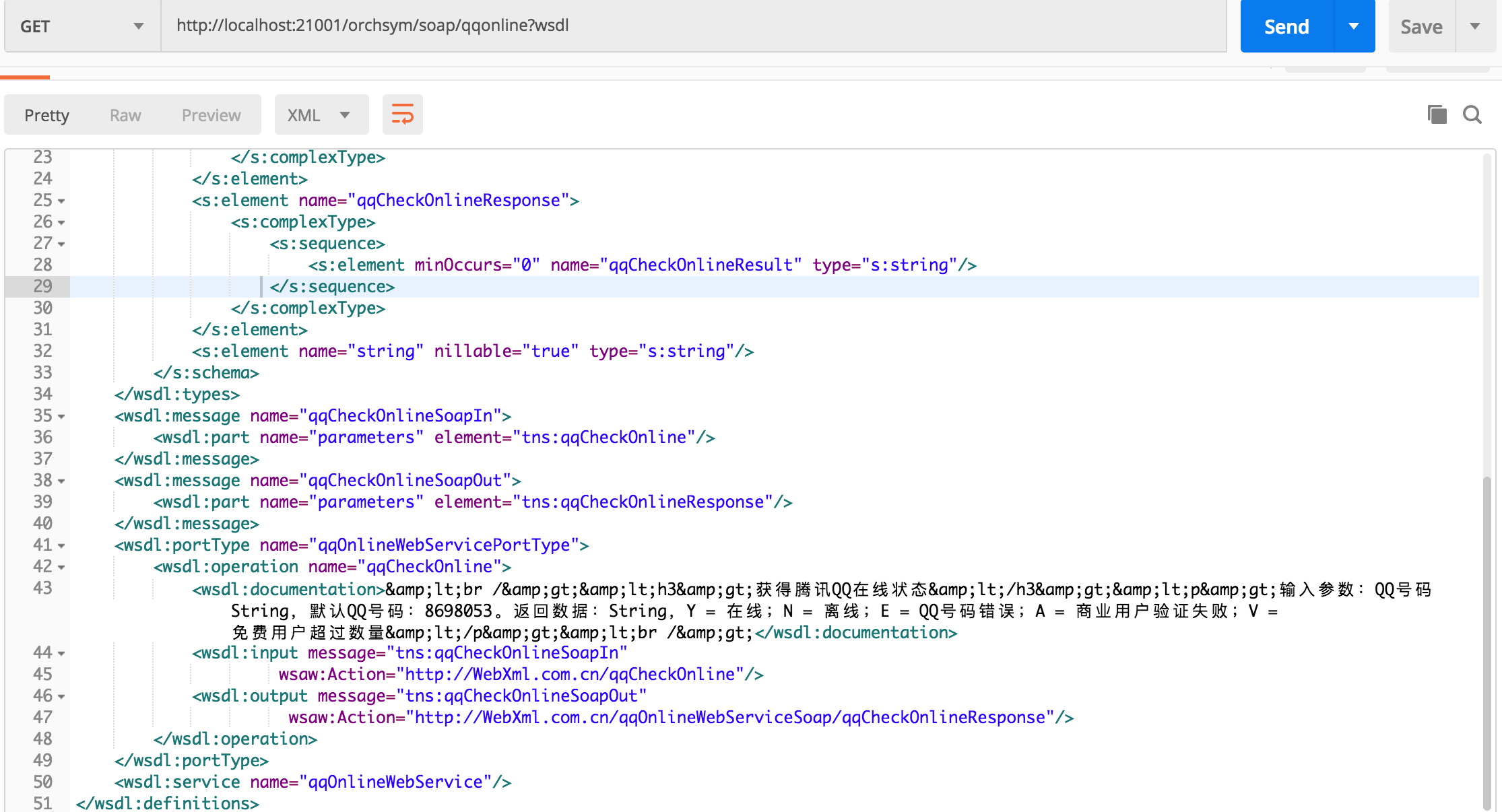

GET WSDL描述​

GET http://localhost:21001/orchsym/soap/qqonline?wsdl

可获得WSDL定义内容：

流程模板​

参见附件(请右键另存保存)：模板
